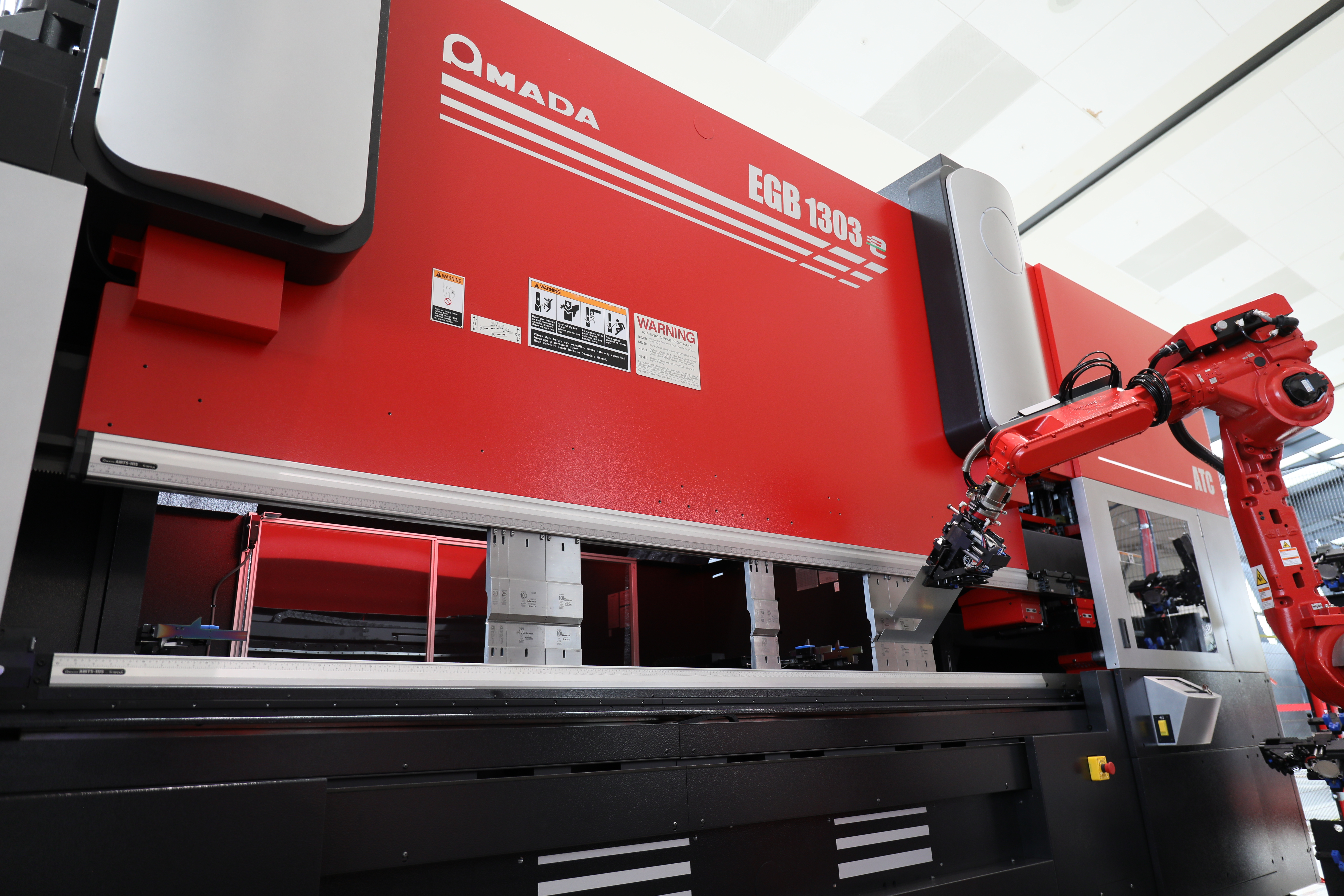

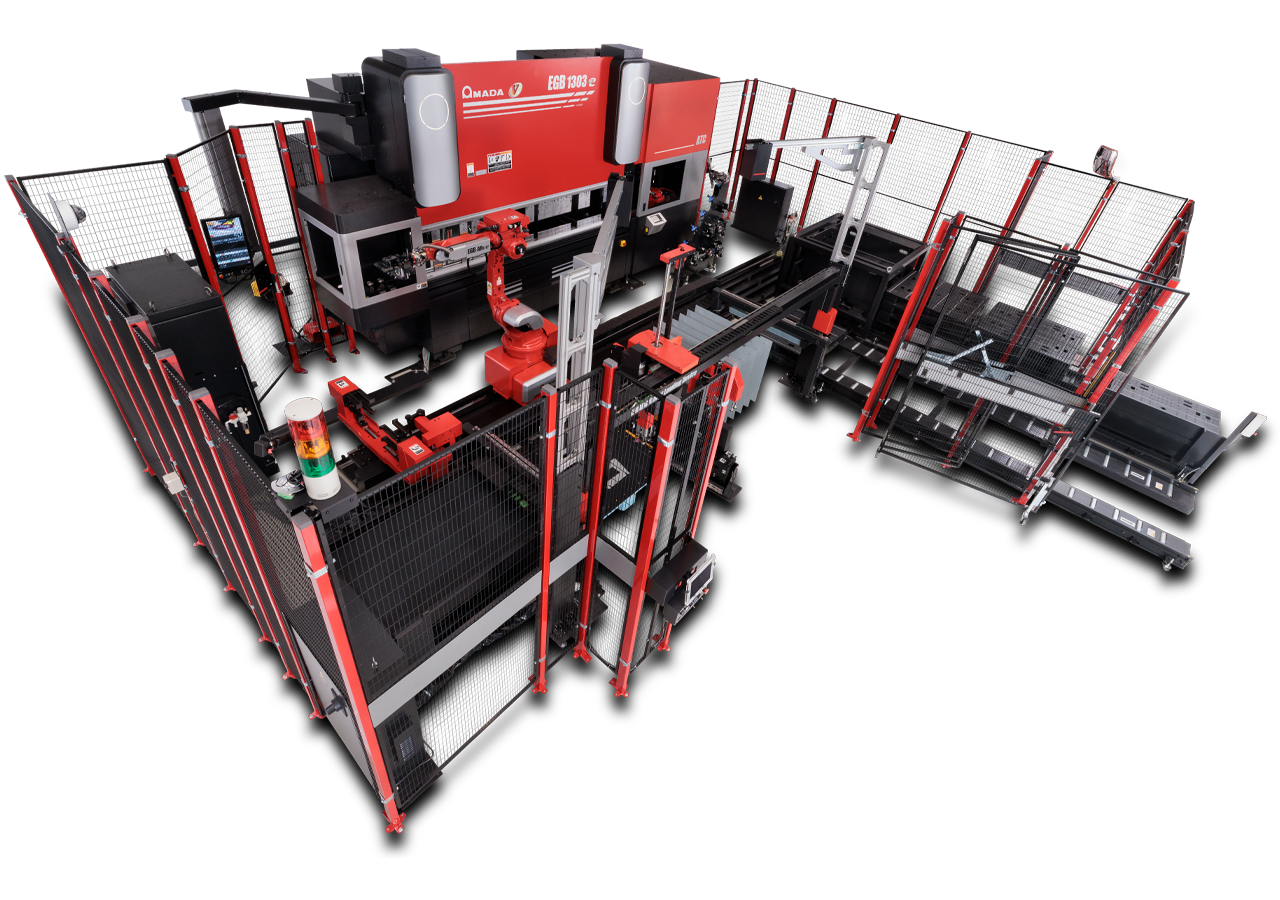

Système de pliage robotique électrique entièrement intégré
TL'EGB 1303 ARs est un système de pliage robotique entièrement intégré avec un robot de pliage à 6 axes avec un axe de déplacement, un changeur de pinces automatique et un changeur d'outils automatique (ATC) avec outillage AMADA breveté. Chaque étape du processus de pliage, y compris le chargement des outils, l'échange des pinces et le pliage robotisé, est effectuée à des vitesses rapides pour maintenir des niveaux élevés de productivité des machines sans personnel. L'ATC est équipé de quatre manipulateurs d'outils qui positionnent rapidement et précisément les poinçons et les matrices sur toute la longueur de la presse plieuse afin d'éliminer les retards coûteux associés aux changements manuels d'outils.

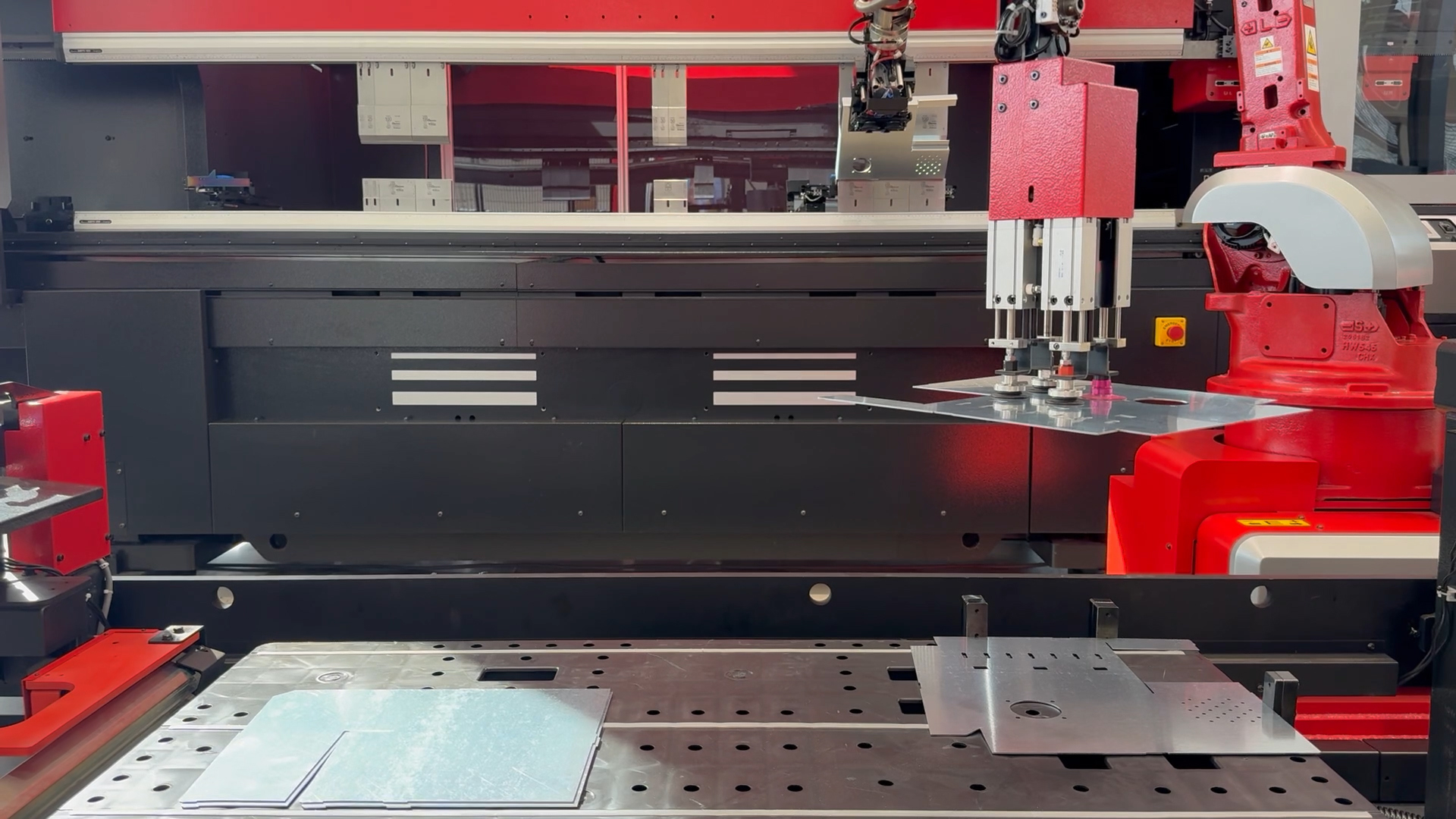

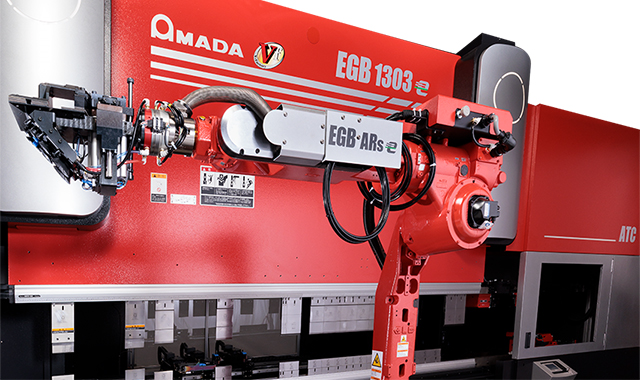

Robot de pliage polyvalent
Pour maximiser la flexibilité de pliage, le cul EGB est équipé d'un robot 6 axes avec un axe de déplacement. Monté sur un rail devant la presse plieuse EGB ATCe, ce robot entièrement intégré peut se déplacer sur toute la longueur de la presse plieuse pour faciliter le pliage en plusieurs étapes. Les capacités de mouvement améliorées permettent à ce robot d'effectuer facilement des virages aigus et obtus. En outre, le contrôleur de robot nouvellement développé améliore les temps de cycle et présente un encombrement réduit pour rendre la machine plus compacte.
Conformément à la section principale de la politique de base d'AMADA en matière de durabilité, nous nous engageons à traiter les personnes et l'environnement mondial avec respect. Nous atteignons cet objectif en réduisant les émissions de CO2, en promouvant la réduction et la réutilisation des déchets et en protégeant l'environnement mondial, y compris la biodiversité dans tous les processus. Nous fournissons également des produits et services respectueux de l’environnement à travers nos activités commerciales.https://www.amada.co.jp/en/sustainability
Contrôle intelligent AMNC 4ie
Une commande intelligente AMNC 4ie permet aux commandes vocales de demander, de modifier et de vérifier les informations de pliage pendant que l'opérateur est en mouvement, tandis qu'une pédale automatique glisse vers la position de pliage suivante pour assurer un fonctionnement continu.

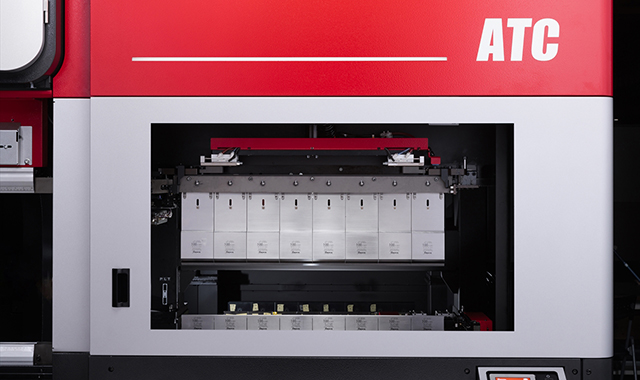

Changeur d'outils automatique breveté (ATC) d'AMADA
En intégrant un robot de pliage avec la précision de la presse plieuse EGB ATCe d'AMADA et du changeur d'outils automatique (ATC) breveté, les fabricants peuvent plier automatiquement une variété de pièces avec une précision maximale.
L'ATC d'AMADA garantit que les outils sont chargés rapidement et précisément. Quatre manipulateurs d'outils chargent rapidement les outils à partir de 18 stockeurs de poinçons et de 25 stockeurs de matrices. Chaque stockeur peut contenir 800 mm d’outillage. L'ATC a été conçu pour éliminer les retards coûteux associés aux changements d'outils manuels.
Outillage AMTS
Le système d'outillage modulaire ou AMTS d'AMADA est conçu pour prendre en compte le mouvement pendant le chargement et le déchargement et l'alignement précis de la pointe du poinçon. La conception de l'outillage AMTS est un facteur important qui explique pourquoi l'ATC charge les configurations d'outils les plus complexes en quelques minutes et réduit les temps de configuration pour les pièces plus longues.

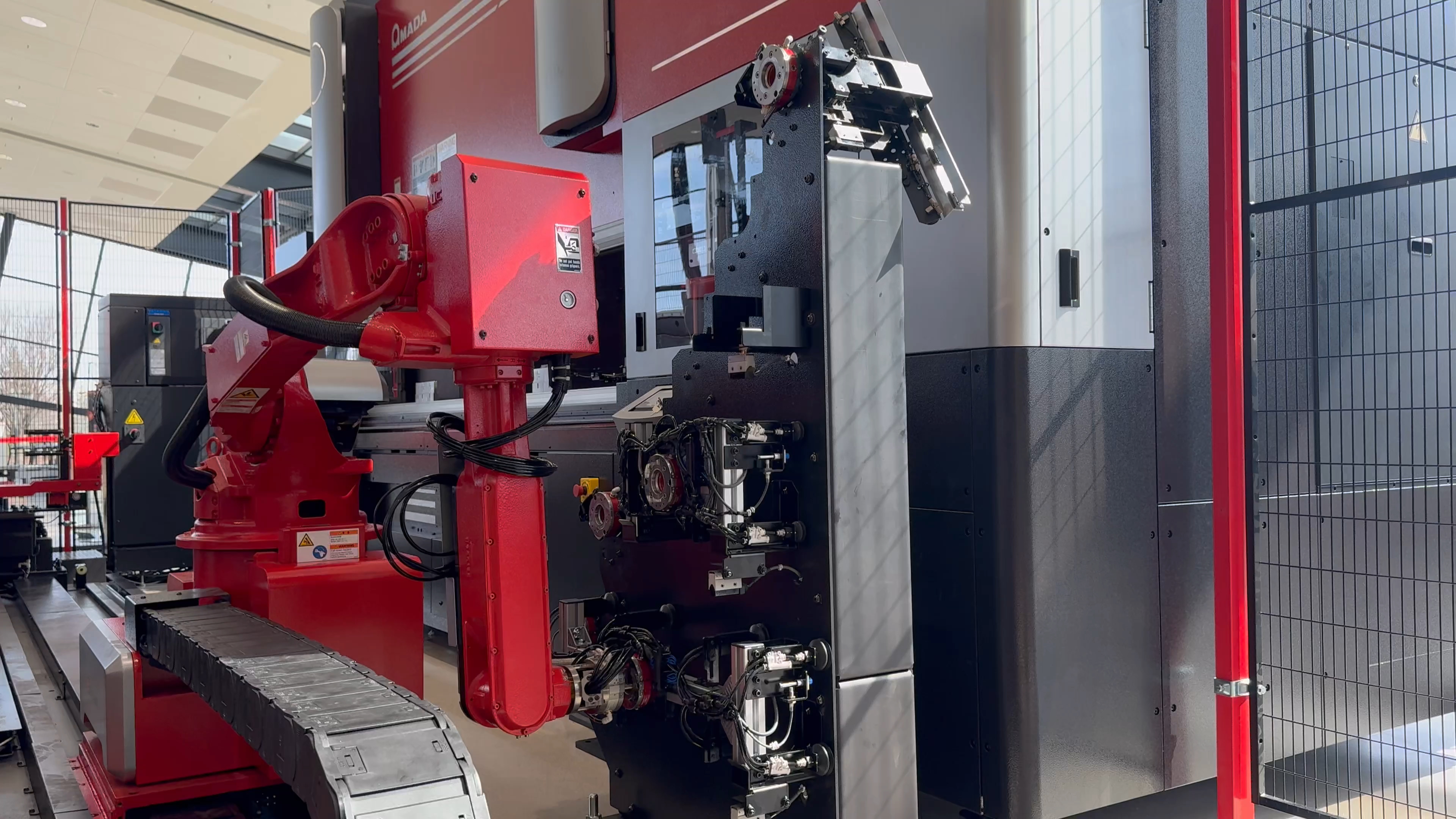

Changeur de pince automatique
Le changeur automatique de pinces échangera la pince selon
la pièce à usiner pour assurer un traitement efficace et stable. Cette machine est équipée de différents types de pinces pour s'adapter à une grande variété de formes et de tailles de pièces.

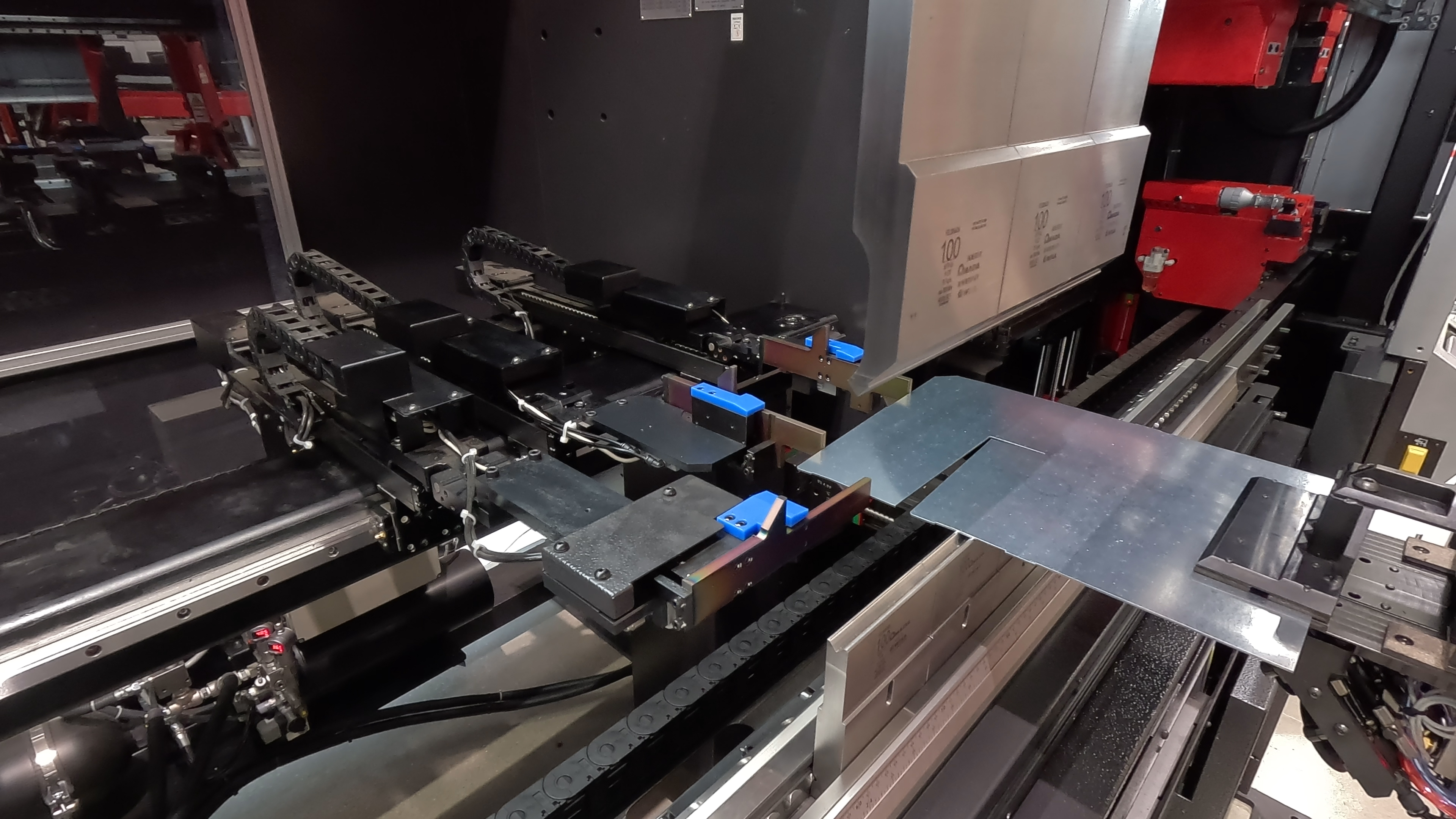

Système à deux butées arrière avec jauge latérale
Un système à deux butées arrière avec une butée latérale assure un positionnement stable des pièces asymétriques et simplifie le positionnement. La jauge latérale corrige les désalignements latéraux et stabilise le positionnement latéral.

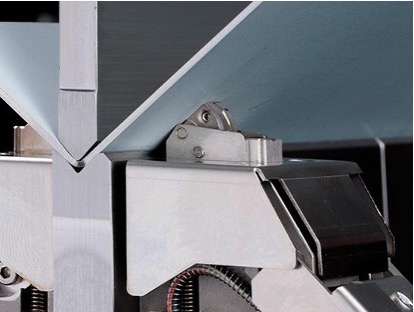

Capteur d'angle BI-S II
Pour augmenter encore la productivité, Bi-S II mesure et corrige automatiquement les angles jusqu'à 85 % plus rapidement que la technologie Bi-S.
Conformément à la section principale de la politique de base d'AMADA en matière de durabilité, nous nous engageons à traiter les personnes et l'environnement mondial avec respect. Nous atteignons cet objectif en réduisant les émissions de CO2, en promouvant la réduction et la réutilisation des déchets et en protégeant l'environnement mondial, y compris la biodiversité dans tous les processus. Nous fournissons également des produits et services respectueux de l’environnement à travers nos activités commerciales. https://www.amada.co.jp/en/sustainability
Caractéristiques
- Système d'entraînement servo/électrique d'une capacité de 130 tonnes
- Contrôle AMNC 4ie avec écran multi-touch vertical
- L'ATC stocke 112,8' d'outillage AMADA breveté et est équipé de quatre chargeurs d'outils
- Le robot multi-axes effectue des opérations de pliage cohérentes et sans pilote
- Le système à deux butées arrière avec butée latérale garantit des opérations de pliage de haute précision
- Le logiciel de programmation hors ligne génère tous les codes d'articulation du robot et de la presse plieuse
- Le capteur d'angle Bi-S II garantit des angles de courbure constants
- La station à 9 pinces permet au robot de passer facilement des petites pièces aux panneaux plus grands.
